Die Güteklasse 8 Sonderschäkel mit Bolzen TWN 0870 werden als Endbeschläge in Kettengehängen eingesetzt.
Die Sonderschäkel können direkt an Laschen und Traversen montiert werden. Die Maße der Sonderschäkel entsprechen der DIN 82101.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1.
-
-
Bergbautechnik
- Ketten
- Kettengüten
- Schlösser
- Mitnehmer
- Verlagerungen
- Zubehör
- Ansprechpartner
-
Industrie
- Hebetechnik
- Ladungssicherung
- Anwendungstechnik
- Leichtfördertechnik
- SEMINARE
-
Fördern von Schüttgütern
-
Bergbautechnik
- Unternehmen
- Karriere
Anschlagmittel Güteklasse 8
TWN 0870

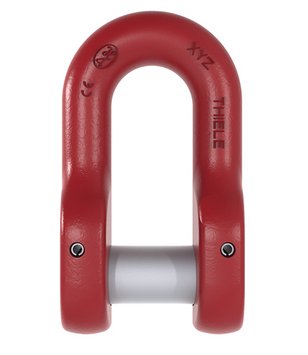

Sonderschäkel mit Bolzen
Eigenschaften
Nenngröße | Artikel-Nr. | Nenngröße [DIN 82101] | Tragfähigkeit [t] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | |||||
h1 | d1 | d2 | d4 | b1 | b2 | |||||||
10-8 | F30311 | 1 | 3,15 | 49 | 15 | 32 | 16 | 21 | 47 | 0,35 | ||
13-8 | F30321 | 1.6 | 5,30 | 61 | 19 | 40 | 20 | 27 | 61 | 0,71 | ||
16-8 | F30331 | 2.5 | 8,00 | 73 | 23 | 48 | 24 | 33 | 75 | 1,26 | ||
18/20-8 | F30341 | 4 | 12,50 | 91 | 29 | 60 | 30 | 41 | 96 | 2,60 | ||
22-8 | F30351 | 5 | 15,00 | 111 | 33 | 72 | 36 | 47 | 107 | 4,00 | ||
26-8 | F30361 | 6 | 21,20 | 120 | 37 | 78 | 39 | 53 | 121 | 5,70 | ||
28-8 | F30371 | 8 | 25,00 | 140 | 41 | 90 | 45 | 60 | 136 | 10,00 | ||
32-8 | F30381 | 10 | 31,50 | 147 | 45 | 96 | 48 | 66 | 150 | 10,50 | ||
36-8 | F30391 | 12 | 40,00 | 158 | 50 | 104 | 52 | 73 | 167 | 13,90 | ||
40-8 | F30401 | 16 | 50,00 | 185 | 55 | 120 | 60 | 81 | 185 | 20,50 | ||
45-8 | F30411 | 20 | 63,00 | 211 | 61 | 136 | 68 | 90 | 206 | 28,09 | ||
