TWN 1840/1

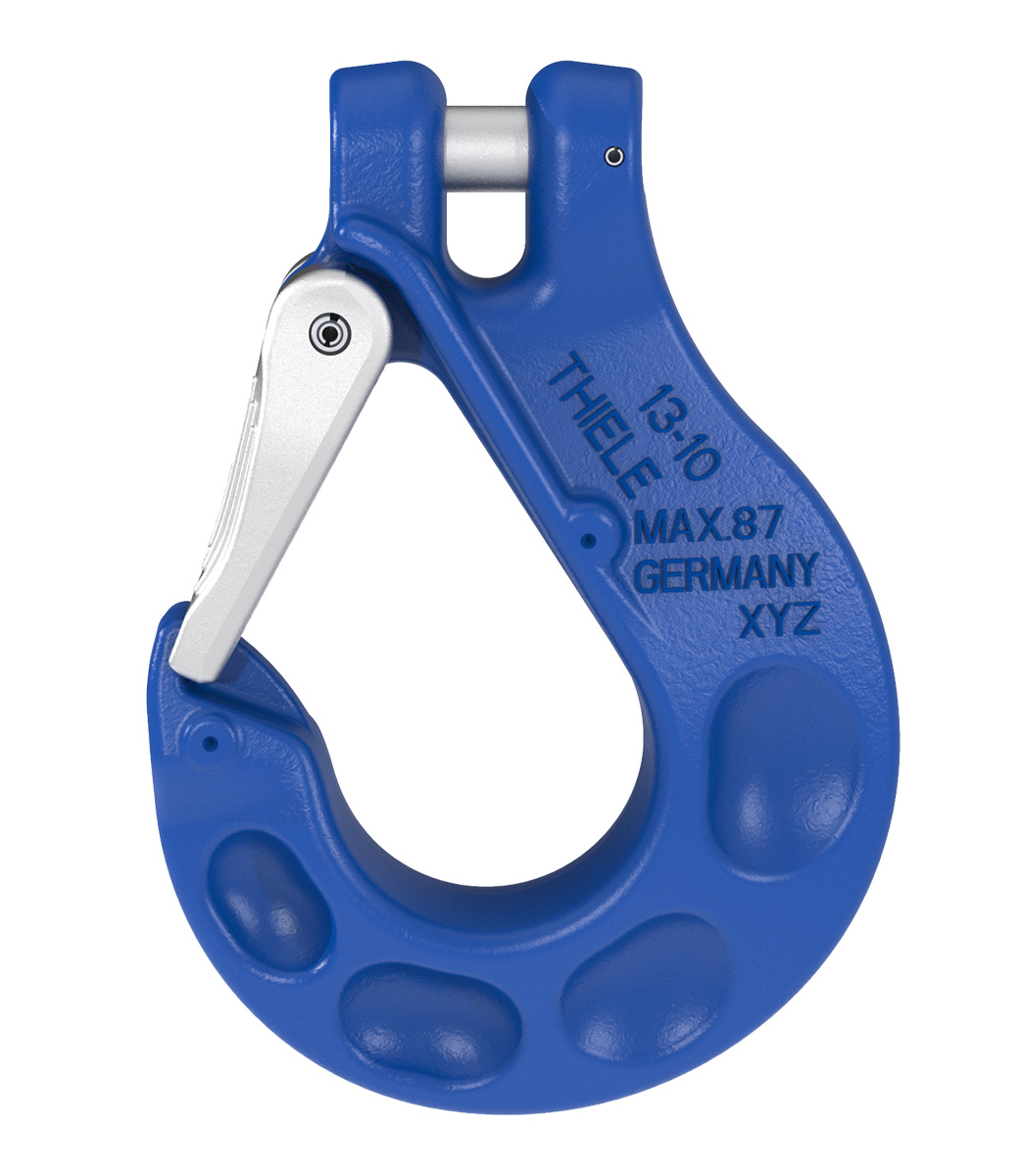

Schlupfhaken mit Gabel und geschmiedeter Sicherungsklappe

Die Güteklasse 10 Schlupfhaken mit Gabel TWN 1840/1 dienen zur Herstellung von universellen Kettengehängen. Der Gabelkopf dient dabei zur direkten Befestigung des Kettenstranges. Eingeschmiedete Messpunkte der max. Grenzwerte der Hakenmaulweite ermöglichen eine einfache Kontrolle. Die formschlüssig geschmiedete stabile Sicherungsklappe bietet dem Anwender zusätzliche Sicherheit gegen ein unbeabsichtigtes Lösen der Last aus dem Haken. Die Herstellungs- und Prüfanforderungen entsprechen der DIN EN 1677-2, unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten.

Schlupfhaken mit Gabel und geschmiedeter Sicherungsklappe

Eigenschaften

Nenngröße

Artikel-Nr.

Tragfähigkeit


[t]

Maße

[mm]

Gewicht
ca.

[kg]

CAD


STEP

CAD


IGES

e

g

h

c

6-10

F336050

1,40

76

20

20

17

0,36

Download

Download

7-10

F336070

1,90

91

24

22

20

0,53

Download

Download

8-10

F336150

2,50

94

27

25

22

0,76

Download

Download

10-10

F336250

4,00

114

34

32

28

1,41

Download

Download

13-10

F336350

6,70

134

41

41

35

2,48

Download

Download

16-10

F336450

10,00

162

48

50

42

4,40

Download

Download

20-10

F336550

16,00

201

59

58

51

8,60

Download

Download

22-10

F33664

19,00

223

68

62

55

11,50

Download

Download
