Anschlag- und Zurrpunkte

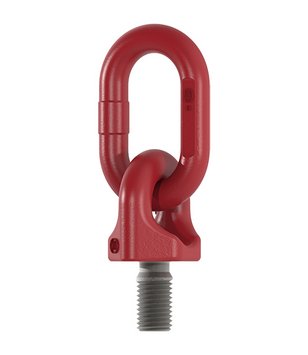

Die anschraubbaren Anschlagpunkte TWN 0123 werden vorwiegend für den Transport von Formen, Werkzeugen, Gesenken, Maschinenelementen und Stahlkonstruktionen verwendet. Die B-Glieder ermöglichen das einfache Verbinden mit weiteren Anschlagmitteln.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1.
Gewinde dg [mm] | Artikel-Nr. | Tragfähigkeit [t] | Gewindelänge lg [mm] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | ||||||
e | f | d | t | b | SW | a | |||||||
M16 | F34110 | 1.12 | 30 | 113 | 52 | 16 | 70 | 35 | 46 | 60 | 0.83 | ||
M16 | F34115 | 1.12 | 30 | 153 | 92 | 16 | 110 | 60 | 46 | 60 | 1.00 | ||
M20 | F34120 | 2.00 | 38 | 113 | 52 | 16 | 70 | 35 | 46 | 60 | 0.87 | ||
M20 | F34121 | 2.00 | 38 | 153 | 92 | 16 | 110 | 60 | 46 | 60 | 1.05 | ||
M24 | F34130 | 3.15 | 35 | 128 | 67 | 18 | 85 | 40 | 46 | 60 | 1.08 | ||
M24 | F34131 | 3.15 | 45 | 153 | 92 | 18 | 110 | 60 | 46 | 60 | 1.26 | ||
