Anschlag- und Zurrpunkte

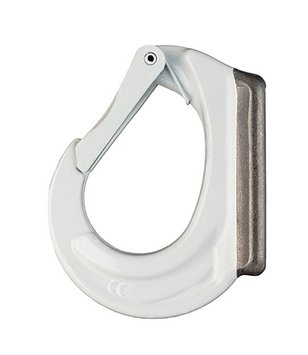

Die Anschweißhaken TWN 0850/2 werden zum Heben, Bewegen und Sichern von Lasten vornehmlich zum Anschweißen an Erdbaumaschinen, Schaufeln, Greifern und Traversen eingesetzt. Die geschmiedete Sicherungsklappe verhindert ein unbeabsichtigtes Lösen der Last.
Die Herstellungs- und Prüfanforderungen basieren auf dem DGUV-Prüfgrundsatz GS-OA 15-03.
Nenngröße | Artikel-Nr. | Tragfähigkeit [t] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | ||||||
a | b | c | d | e | g | h | ||||||
1 | F32770 | 1.00 | 26 | 108 | 19 | 25 | 72 | 28 | 78 | 0.52 | ||
2 | F32771 | 2.00 | 34 | 114 | 20 | 33 | 92 | 28 | 85 | 0.70 | ||
3 | F32772 | 3.00 | 34 | 129 | 26 | 33 | 105 | 32 | 104 | 1.15 | ||
5 | F32773 | 5.00 | 44 | 167 | 28 | 43 | 138 | 46 | 150 | 2.36 | ||
8 | F32774 | 8.00 | 51 | 173 | 42 | 43 | 145 | 53 | 148 | 3.32 | ||
10 | F32775 | 10.00 | 67 | 225 | 47 | 60 | 179 | 61 | 197 | 6.44 | ||
