Die Güteklasse 10 Sonderaufhängegarnituren TWN 1816 dienen zur Herstellung von 2-strängigen Kettengehängen für den Einsatz an großen Einfachkranhaken DIN 15401. Die B-Glieder ermöglichen die Verwendung von Verbindungsgliedern, z.B. XL-LOKs TWN 1820.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677 Teile 1 und 4, unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten.
-
-
Bergbautechnik
- Ketten
- Kettengüten
- Schlösser
- Mitnehmer
- Verlagerungen
- Zubehör
-
Industrie
- Hebetechnik
- Ladungssicherung
- Anwendungstechnik
- Leichtfördertechnik
- SEMINARE
-
Fördern von Schüttgütern
-
Bergbautechnik
- Unternehmen
- Karriere
Anschlagmittel Güteklasse 10
TWN 1816

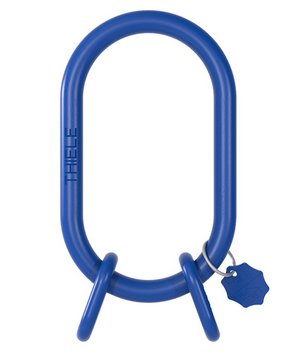

Sonderaufhängegarnituren 2-strängig für Einfachkranhaken DIN 15401 (16 t, 25 t)
Eigenschaften
Nenngröße | Artikel-Nr. | Tragfähigkeit (ß = 0°- 45°) [t] | Maße [mm] | Kranhaken nach DIN 15401 | Gewicht [kg] | CAD STEP | CAD IGES | ||||||
d1 | t1 | b1 | e | d2 | t2 | b2 | |||||||
8-10 | F18160816 | 3,55 | 22 | 260 | 140 | 330 | 16 | 70 | 35 | 16 | 2,96 | ||
8-10 | F18160825 | 3,55 | 24 | 340 | 180 | 410 | 16 | 70 | 35 | 25 | 4.14 | ||
10-10 | F18161025 | 5,60 | 28 | 340 | 180 | 410 | 16 | 70 | 35 | 25 | 5.43 | ||
13-10 | F18161325 | 9,00 | 32 | 340 | 180 | 430 | 20 | 90 | 45 | 25 | 7.68 | ||
16-10 | F18161625 | 14,00 | 40 | 340 | 180 | 440 | 22 | 100 | 50 | 25 | 11,90 | ||
20-10 | F18162025 | 22,40 | 45 | 340 | 180 | 480 | 32 | 140 | 70 | 25 | 18,60 | ||
