Anschlagmittel Güteklasse 8

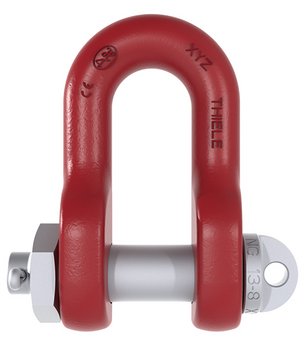

Die Güteklasse 8 Schäkel Form C mit Bolzen, Mutter und Splint TWN 0871 werden als Endbeschläge in Kettengehängen eingesetzt. Die Schäkel Form C können direkt an Laschen und Traversen montiert werden. Die Maße der Schäkel Form C entsprechen der DIN 82101.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1.
Nenngröße | Artikel-Nr. | Nenngröße [DIN 82101] | Tragfähigkeit [t] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | |||||
h1 | d1 | d2 | d4 | b1 | b2 | |||||||
6-8* | Z04147 | 0.4 | 1.12 | 30 | 10 | 20 | 10 | 14 | 30 | 0.10 | ||
8-8 | Z04145 | 0.6 | 2.00 | 33 | 12 | 24 | 12 | 16 | 37 | 0.20 | ||
10-8 | F30310 | 1.0 | 3.15 | 49 | 15 | 32 | 16 | 21 | 47 | 0.42 | ||
13-8 | F30320 | 1.6 | 5.30 | 61 | 19 | 40 | 20 | 27 | 61 | 0.84 | ||
16-8 | F30330 | 2.5 | 8.00 | 73 | 23 | 48 | 24 | 33 | 75 | 1.50 | ||
18/20-8 | F30340 | 4.0 | 12.50 | 91 | 29 | 60 | 30 | 42 | 96 | 3.10 | ||
22-8 | F30350 | 5.0 | 15.00 | 111 | 33 | 72 | 36 | 47 | 107 | 4.50 | ||
26-8 | F30360 | 6.0 | 21.20 | 120 | 37 | 78 | 39 | 53 | 121 | 6.30 | ||
28-8 | F30370 | 8.0 | 25.00 | 140 | 41 | 90 | 45 | 60 | 136 | 10.10 | ||
32-8 | F30380 | 10.0 | 31.50 | 147 | 45 | 96 | 48 | 66 | 150 | 12.30 | ||
36-8 | F30390 | 12.0 | 40.00 | 158 | 50 | 104 | 52 | 73 | 167 | 15.20 | ||
40-8 | F30400 | 16.0 | 50.00 | 185 | 55 | 120 | 60 | 81 | 185 | 22.20 | ||
45-8 | F30410 | 20.0 | 63.00 | 211 | 61 | 136 | 68 | 90 | 206 | 30.90 | ||
*Ausführung: Galvanisch verzinkt, Mutter angeschweißt. | ||||||||||||
