Anschlagpunkte

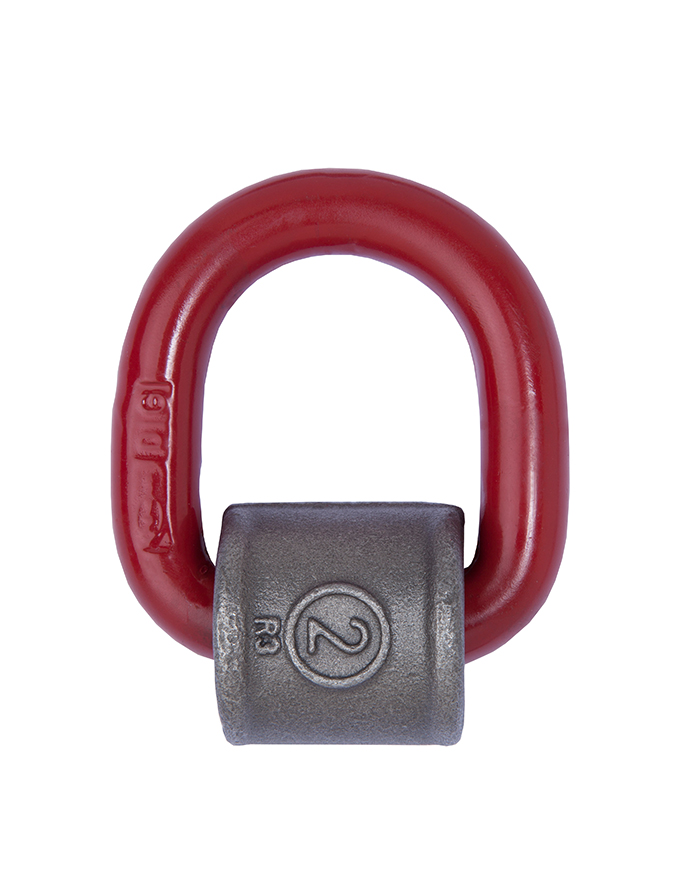

Die anschweißbaren Anschlagpunkte und Zurrpunkte mit Feder TWN 0124 dienen zum universellen Heben, Bewegen und Zurren von Lasten. Die Anschlagpunkte werden häufig an Maschinenrahmen, Stahlkonstruktionen, Traversen und Gehäusen angeschweißt. Durch die Feder wird der D-Bügel in seiner Position gehalten.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1
Nenngröße | Artikel-Nr. | Tragfähigkeit [t] | Zurrkraft (LC) [daN] max. | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | ||||||
e* | f* | c | l | b | h | d | |||||||
6-8 | F35107 | 1,12 | 2.200 | 57 | 29 | 32 | 32 | 36 | 28 | 12 | 0,24 | ||
8-8 | F35110 | 2,00 | 4.000 | 67 | 34 | 38 | 38 | 42 | 33 | 14 | 0,46 | ||
10-8 | F35124 | 3,15 | 6.300 | 81 | 43 | 45 | 44 | 48 | 38 | 18 | 0,72 | ||
13-8 | F35139 | 5,30 | 10.600 | 117 | 66 | 60 | 60 | 66 | 54 | 24 | 1,93 | ||
16-8 | F35144 | 8,00 | 16.000 | 122 | 61 | 68 | 65 | 72 | 61 | 28 | 2,67 | ||
*e-Maß und f-Maß senkrecht zur Anschweißebene. | |||||||||||||
