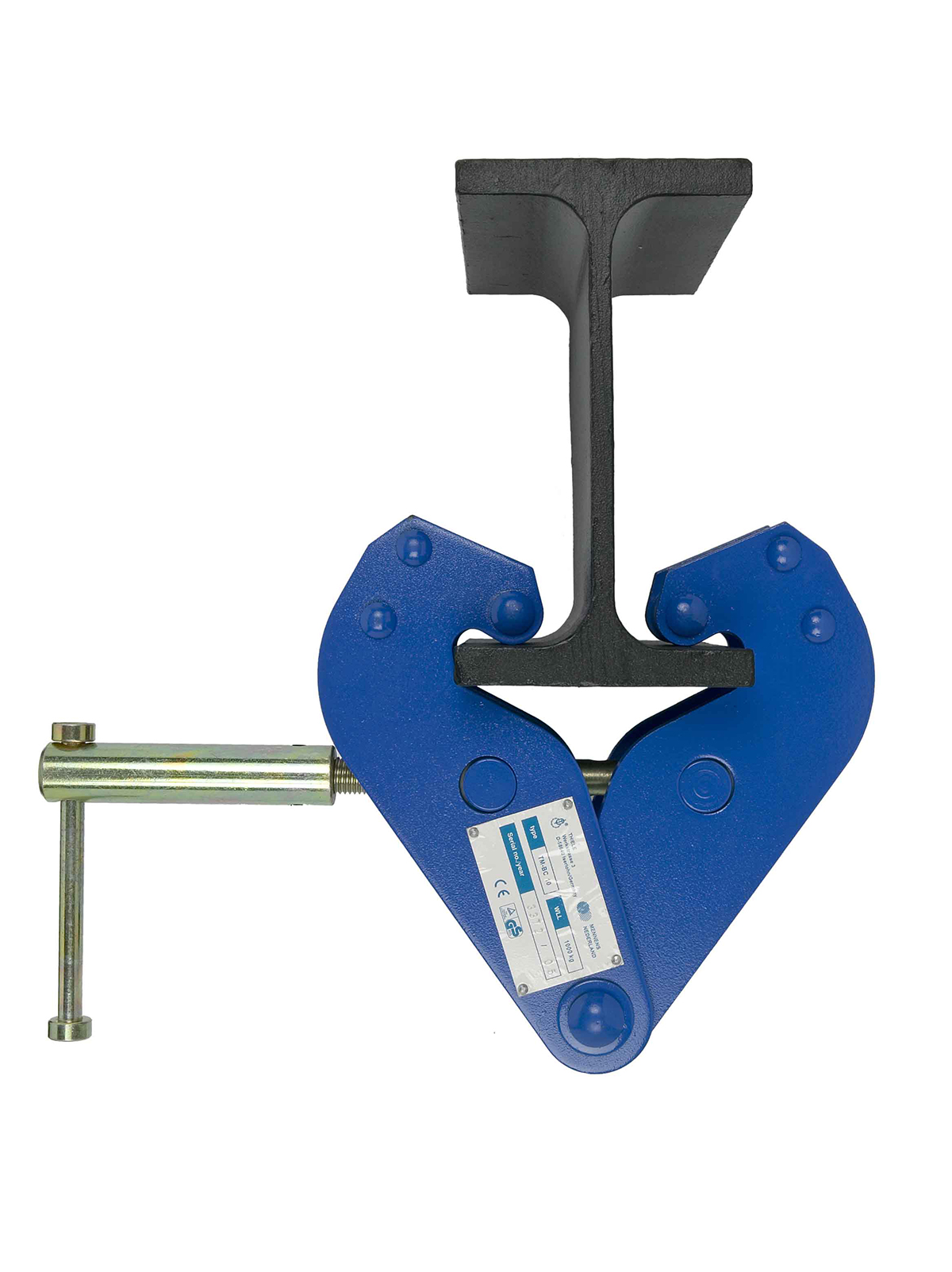

Die TM-Trägerklemmen TWN 0899 dienen vorwiegend als Anschlagpunkte für Hebezeuge, z.B. TM-Handkettenzüge und TM-Hebelzüge, an Trägerprofilen aus Stahl. Mittels Spindel werden die Trägerklemmen über einen weiten Flanschbreitenbereich befestigt.
Die TM-Trägerklemmen TWN 0899 dienen vorwiegend als Anschlagpunkte für Hebezeuge, z.B. TM-Handkettenzüge und TM-Hebelzüge, an Trägerprofilen aus Stahl. Mittels Spindel werden die Trägerklemmen über einen weiten Flanschbreitenbereich befestigt.
Nenngröße | Artikel-Nr. | Tragfähigkeit [t] | Maße [mm] | Klemmbereich [mm] | Gewicht [kg] | |||||||||
a | b min. | b max. | c | d | e | f min. | f max. | g | h | |||||
1 | Z08133 | 1.00 | 260 | 200 | 360 | 64 | 5 | 215 | 102 | 155 | 25 | 19 | 75-230 | 4.40 |
2 | Z08134 | 2.00 | 260 | 200 | 360 | 74 | 6 | 215 | 102 | 155 | 25 | 22 | 75-230 | 5.10 |
3 | Z08135 | 3.00 | 354 | 235 | 490 | 103 | 8 | 260 | 140 | 225 | 45 | 24 | 80-320 | 10.10 |
5 | Z08136 | 5.00 | 354 | 235 | 490 | 110 | 10 | 260 | 140 | 225 | 45 | 28 | 80-320 | 11.80 |
