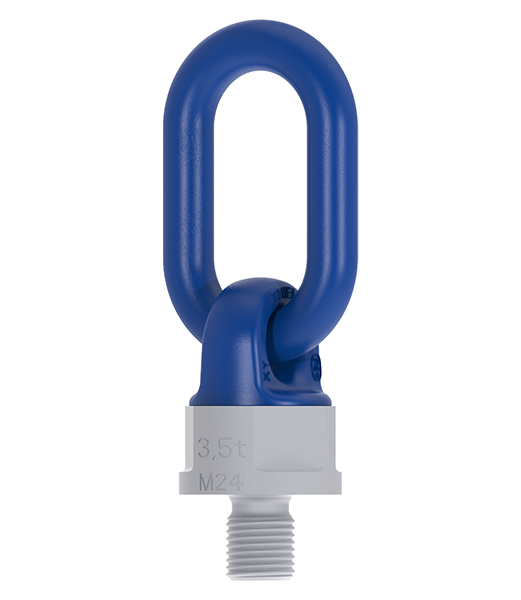

Die anschraubbaren, kugelgelagerten Anschlagpunkte TWN 1830 werden vorwiegend im Formen- und im Werkzeugbau verwendet. Die Kugellagerung ermöglicht das Drehen und Wenden unter Last. Die B-Glieder vereinfachen das Verbinden mit Anschlagmitteln.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1.
Gewinde dg [mm] | Artikel-Nr. | Tragfähigkeit [t] | lg [mm] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | |||||||||
Senkrecht β1 = ± 5° Y | Extrem 5° < β1 ≤ 45° Z | Geklappt 5° < β2 ≤ 105° X | e | f | b | t | d | h | SW | a | ||||||
M10 | F34306 | 0.90 | 0.45 | 0.60 | 15 | 101 | 47 | 33 | 55 | 13 | 55 | 36 | 39 | 0.48 | ||
M12 | F34307 | 1.20 | 0.60 | 0.75 | 18 | 101 | 47 | 33 | 55 | 13 | 55 | 36 | 39 | 0.49 | ||
M16 | F34300 | 2.80 | 1.40 | 1.70 | 20 | 101 | 47 | 33 | 55 | 13 | 55 | 36 | 39 | 0.50 | ||
M20 | F34310 | 5.30 | 2.50 | 2.80 | 25 | 121 | 59 | 35 | 70 | 16 | 63 | 46 | 50 | 0.94 | ||
M20 | F34312 | 5.30 | 2.50 | 2.80 | 50 | 121 | 59 | 35 | 70 | 16 | 63 | 46 | 50 | 1.02 | ||
M24 | F34320 | 7.00 | 3.50 | 4.00 | 30 | 148 | 72 | 40 | 85 | 18 | 76 | 50 | 57 | 1.50 | ||
M24 | F34321 | 7.00 | 3.50 | 4.00 | 90 | 148 | 72 | 40 | 85 | 18 | 76 | 50 | 57 | 1.68 | ||
M30 | F34330 | 10.00 | 5.30 | 6.30 | 40 | 171 | 83 | 50 | 100 | 22 | 88 | 65 | 73 | 2.72 | ||
M36 | F34340 | 15.00 | 8.00 | 9.5 3) | 10.00 4) | 50 | 179 | 81 | 50 | 100 | 22 | 98 | 70 | 83 | 3.57 | ||
M36 | F34341 | 15.00 | 8.00 | 9.5 3) | 10.00 4) | 63 | 179 | 81 | 50 | 100 | 22 | 98 | 70 | 83 | 3.67 | ||
M36 | F34343 | 15.00 | 8.00 | 9.5 3) | 10.00 4) | 70 | 179 | 81 | 50 | 100 | 22 | 98 | 70 | 83 | 3.80 | ||
M42 | F34350 | 18.00 | 10.00 | 13.00 | 60 | 244 | 116 | 70 | 140 | 32 | 128 | 95 | 106 | 8.30 | ||
M45 | F34353 | 20.00 | 12.50 | 15.00 | 65 | 244 | 116 | 70 | 140 | 32 | 128 | 95 | 106 | 8.45 | ||
M48 | F34355 | 20.00 | 12.50 | 16.00 | 68 | 244 | 116 | 70 | 140 | 32 | 128 | 95 | 106 | 8.60 | ||
M52 | F34361 | 20.00 | 12.50 | 16.00 | 78 | 244 | 116 | 70 | 140 | 32 | 128 | 95 | 106 | 9.90 | ||
M56 | F34360 | 28.00 | 17.00 | 22.00 | 78 | 251 | 116 | 70 | 140 | 32 | 135 | 95 | 116 | 10.08 | ||
M64 | F34363 | 28.00 | 17.00 | 22.00 3) | 25.00 4) | 96 | 251 | 116 | 70 | 140 | 32 | 135 | 95 | 116 | 11.38 | ||
M72 | F34380 | 50.00 | 31.50 | 40.00 | 108 | 379 | 177 | 110 | 220 | 45 | 202 | 145 | 170 | 31.42 | ||
M80 | F34383 | 50.00 | 35.00 | 48.00 | 120 | 379 | 177 | 110 | 220 | 45 | 202 | 145 | 170 | 32.67 | ||
M90 | F34385 | 50.00 | 40.00 | 50.00 | 135 | 379 | 177 | 110 | 220 | 45 | 202 | 145 | 170 | 34.64 | ||
M100 | F34388 | 50.00 | 40.00 | 50.00 | 150 | 379 | 177 | 110 | 220 | 45 | 202 | 145 | 170 | 37.10 | ||
Variable Schraubenlängen bis 5 x d bei M20, M24, M30 und M36 auf Wunsch lieferbar. | ||||||||||||||||
