Zurrmittel

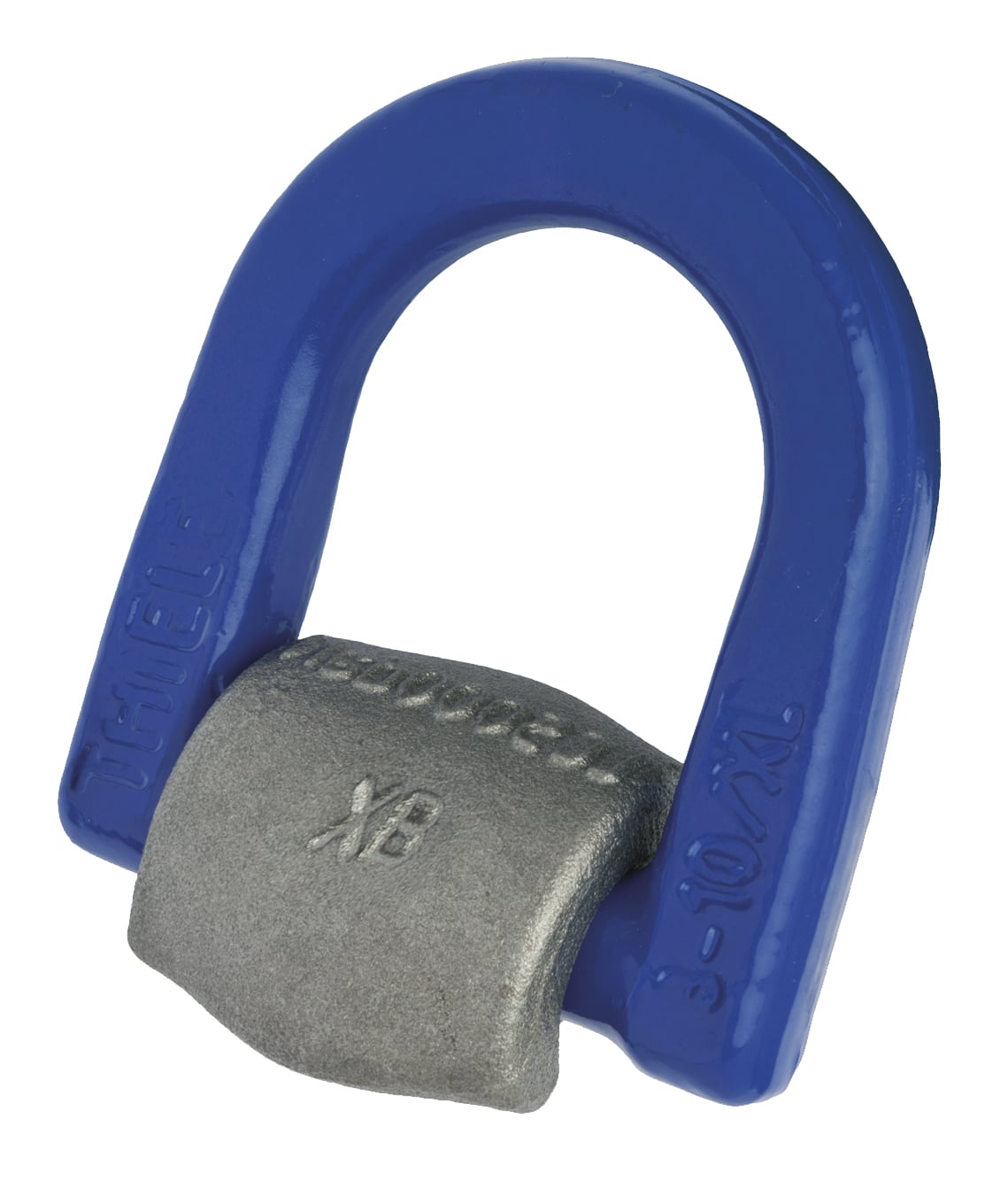

Die anschweißbaren Zurrpunkte mit Feder COMPACT TWN 1880 dienen zum Zurren von Lasten. Die Zurrpunkte werden vorwiegend in Mulden und an Fahrzeugrahmen (Aufliegern, Trailern) angebracht. Die kompakte Bauweise erlaubt einen geringen Einbauraum.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1, unter Berücksichtigung höherer Zurrkräfte.
Nenngröße | Artikel-Nr. | Zurrkraft (LC) [daN] max. | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | ||||||||
d1 | d2 | b | a | l | e* | h | c | f | ||||||
6-10 | F35204 | 3,000 | 13 | 14 | 38 | 65 | 35 | 68 | 26 | 50 | 42 | 0.41 | ||
8-10 | F35205 | 5,000 | 15 | 15 | 45 | 76 | 42 | 73 | 27 | 50 | 46 | 0.57 | ||
10-10 | F35206 | 8,000 | 17 | 17 | 50 | 85 | 46 | 87 | 31 | 55 | 56 | 0.84 | ||
13-10 | F35207 | 13,500 | 23 | 23 | 68 | 116 | 63 | 122 | 44 | 77 | 78 | 2.19 | ||
16-10 | F35208 | 20,000 | 27 | 27 | 69 | 130 | 63 | 126 | 54 | 92 | 72 | 3.35 | ||
*Bei senkrecht stehendem Bügel. | ||||||||||||||
