Anschlagmittel Güteklasse 8 Anschlagmittel Güteklasse 8

TWN 0811/4

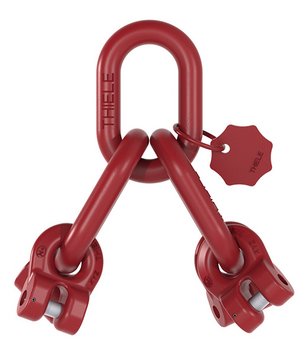

Verwechslungsfreie Aufhängeköpfe TAB4 für 3- und 4-strängige Kettengehänge

Die Güteklasse 8 verwechslungsfreien Aufhängeköpfe TWN 0811/4 dienen zur Herstellung von 3- und 4-strängigen Kettengehängen. Die fest eingebauten Ringgabeln ermöglichen nur die Montage von Anschlagketten der passenden Nenngröße. Ein Kennzeichnungsanhänger ermöglicht den Eintrag der notwendigen Gehängedaten.

Die Maße der Aufhängeglieder Form B entsprechen der DIN 5688-3. Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677 Teile 1 und 4.

Verwechslungsfreie Aufhängeköpfe TAB4 für 3- und 4-strängige Kettengehänge

Eigenschaften

Nenngröße

Artikel-Nr.

Tragfähigkeit

0°< β ≤ 45°

[t]

Maße

[mm]

Gewicht
ca.


[kg]

CAD


STEP

CAD


IGES

e

d

t

b

6-8

F08114068

2.36

161

16

70

35

1.20

Download

Download

8-8

F08114088

4.25

197

20

90

45

2.29

Download

Download

10-8

F08114108

6.70

236

22

100

50

4.07

Download

Download

13-8

F08114138

11.20

299

26

120

60

8.28

Download

Download

16-8

F08114168

17.00

345

32

140

70

12.50

Download

Download

18-8

F08114188

21.20

379

36

160

80

20.00

Download

Download

22-8

F08114228

31.50

460

40

180

90

29.40

Download

Download
