Anschlagmittel Güteklasse 8

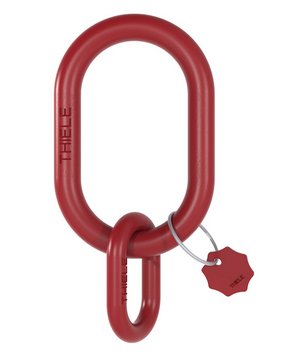

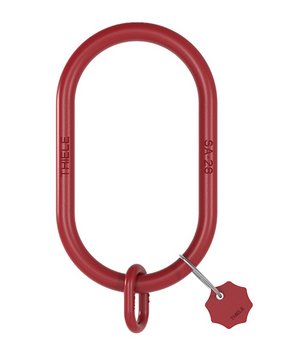

Die Güteklasse 8 Sonderaufhängegarnituren TWN 0815 dienen zur Herstellung von 1-strängigen Kettengehängen für den Einsatz an großen Einfachkranhaken DIN 15401. Die B-Glieder ermöglichen die Verwendung von Verbindungsgliedern, z.B. von THI-LOK®s TWN 1320.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677 Teile 1 und 4.
Nenngröße | Artikel-Nr. | Tragfähigkeit [t] | Maße [mm] | Kranhaken nach DIN 15401 | Gewicht [kg] | CAD STEP | CAD IGES | ||||||
e | d1 | t1 | b1 | d2 | t2 | b2 | |||||||
6-8 | F08150616 | 1.12 | 320 | 18 | 260 | 140 | 13 | 60 | 30 | 16 | 1.67 | ||
8-8 | F08150816 | 2.00 | 330 | 22 | 260 | 140 | 16 | 70 | 35 | 16 | 2.60 | ||
10-8 | F08151016 | 3.15 | 330 | 22 | 260 | 140 | 16 | 70 | 35 | 16 | 2.60 | ||
13-8 | F08151316 | 5.30 | 260 | 26 | 260 | 140 | 16 | 3.17 | |||||
16-8 | F08151616 | 8.00 | 260 | 30 | 260 | 140 | 16 | 4.30 | |||||
18-8 | F08151816 | 10.00 | 370 | 36 | 250 | 140 | 26 | 120 | 60 | 16 | 7.80 | ||
6-8 | F08150625 | 1.12 | 400 | 20 | 340 | 180 | 13 | 60 | 30 | 25 | 2.54 | ||
8-8 | F08150825 | 2.00 | 400 | 20 | 340 | 180 | 13 | 60 | 30 | 25 | 2.54 | ||
10-8 | F08151025 | 3.15 | 410 | 24 | 340 | 180 | 16 | 70 | 35 | 25 | 3.78 | ||
13-8 | F08151325 | 5.30 | 410 | 28 | 340 | 180 | 16 | 70 | 35 | 25 | 5.07 | ||
16-8 | F08151625 | 8.00 | 430 | 32 | 340 | 180 | 20 | 90 | 45 | 25 | 6.95 | ||
18-8 | F08151825 | 10.00 | 440 | 40 | 340 | 180 | 22 | 100 | 50 | 25 | 10.90 | ||
20-8 | F08152025 | 12.50 | 340 | 40 | 340 | 180 | 25 | 10.00 | |||||
22-8 | F08152225 | 15.00 | 340 | 40 | 340 | 180 | 25 | 10.00 | |||||
6-8 | F08150640 | 1.12 | 490 | 22 | 430 | 220 | 13 | 60 | 30 | 40 | 3.73 | ||
8-8 | F08150840 | 2.00 | 490 | 22 | 430 | 220 | 13 | 60 | 30 | 40 | 3.73 | ||
10-8 | F08151040 | 3.15 | 500 | 26 | 430 | 220 | 16 | 70 | 35 | 40 | 5.33 | ||
13-8 | F08151340 | 5.30 | 500 | 30 | 430 | 220 | 16 | 70 | 35 | 40 | 7.05 | ||
16-8 | F08151640 | 8.00 | 520 | 34 | 430 | 220 | 20 | 90 | 45 | 40 | 9.41 | ||
18-8 | F08151840 | 10.00 | 530 | 42 | 430 | 220 | 22 | 100 | 50 | 40 | 14.50 | ||
20-8 | F08152040 | 12.50 | 430 | 42 | 430 | 220 | 40 | 13.50 | |||||
22-8 | F08152240 | 15.00 | 430 | 42 | 430 | 220 | 40 | 13.52 | |||||
