Zurrmittel

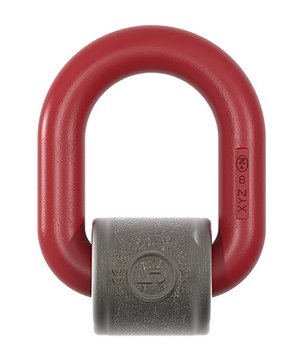

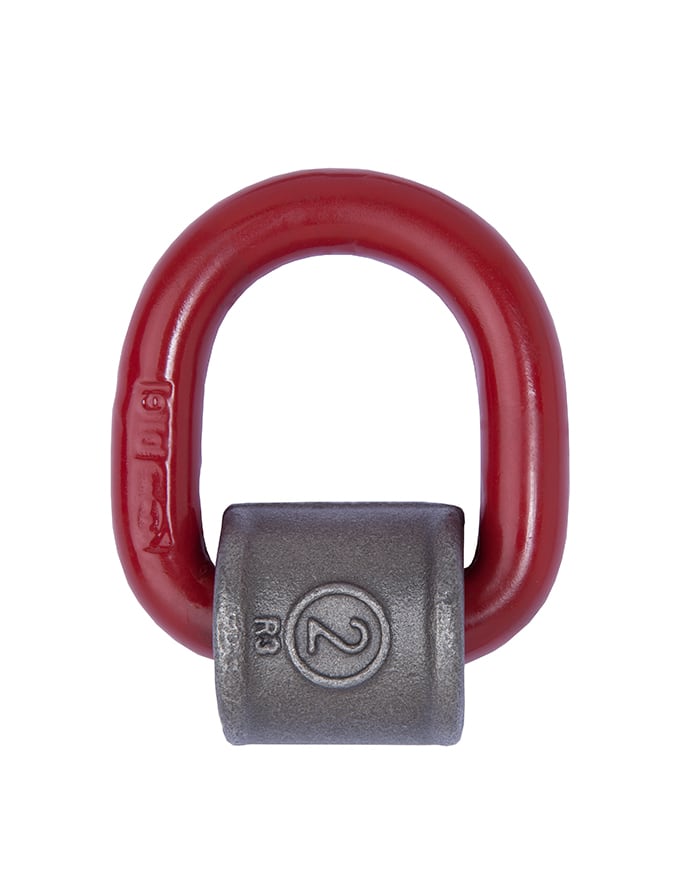

Die anschweißbaren Anschlagpunkte und Zurrpunkte TWN 0119 dienen zum universellen Heben, Bewegen und Zurren von Lasten. Die Anschlagpunkte werden häufig an Maschinenrahmen, Stahlkonstruktionen, Traversen und Gehäusen angeschweißt.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1.
Nenngröße | Artikel-Nr. | Tragfähigkeit [t] | Zurrkraft (LC) [daN] max. | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | ||||||
e* | f* | c | l | b | h | d | |||||||
6-8 | F35103 | 1.12 | 2,200 | 59 | 31 | 32 | 32 | 36 | 28 | 12 | 0.24 | ||
8-8 | F35113 | 2.00 | 4,000 | 69 | 36 | 38 | 38 | 42 | 33 | 14 | 0.46 | ||
10-8 | F35123 | 3.15 | 6,300 | 85 | 46 | 45 | 44 | 48 | 38 | 18 | 0.72 | ||
13-8 | F35133 | 5.30 | 10,600 | 120 | 69 | 60 | 60 | 66 | 51 | 24 | 1.93 | ||
16-8 | F35143 | 8.00 | 16,000 | 127 | 66 | 68 | 65 | 72 | 61 | 28 | 2.67 | ||
22-8 | F35163 | 15.00 | - | 178 | 98 | 96 | 109 | 120 | 80 | 39 | 8.09 | ||
32-8 | F35183 | 31.50 | - | 292 | 174 | 145 | 165 | 180 | 118 | 56 | 27.30 | ||
40-8 | F35193 | 50.00 | - | 371 | 223 | 186 | 210 | 230 | 145 | 72 | 60.00 | ||
*e-Maß und f-Maß senkrecht zur Anschweißebene. | |||||||||||||
