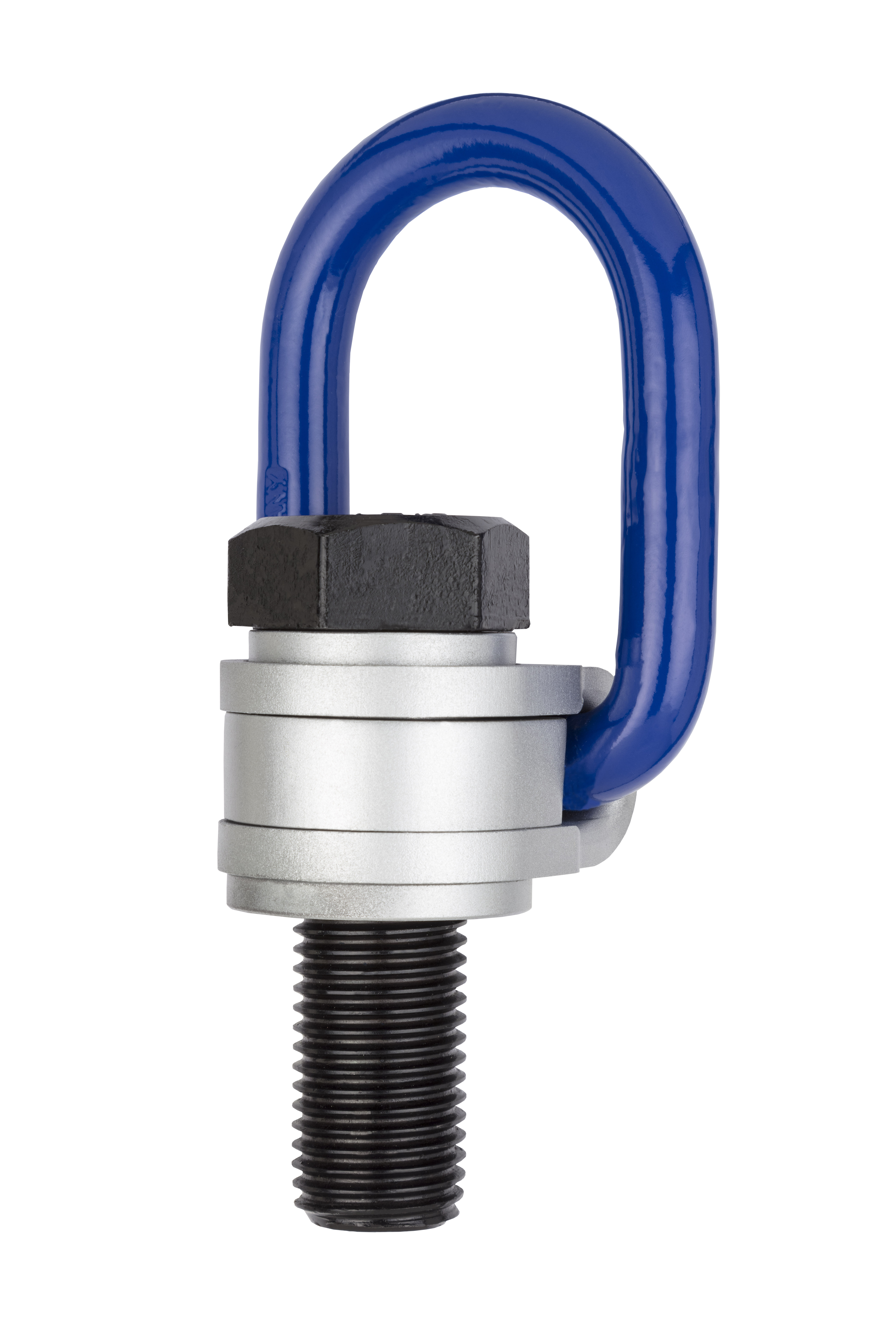

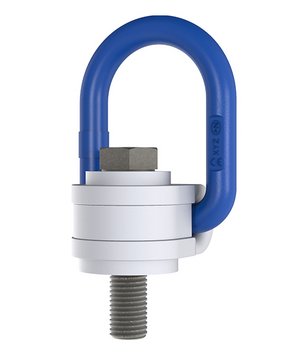

Die anschraubbaren XS-Points TWN 1890 werden vorwiegend im Formenbau, Werkzeugbau und Fahrzeugbau verwendet. Die großen D-Bügel ermöglichen ein einfaches Verbinden mit anderen Anschlagmitteln. Der Bügel lässt sich einfach in Kraftrichtung ausrichten. Die XS-Points ermöglichen durch Ihre Bauform den Einsatz variabler Schraubenlängen.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1.
Gewinde dg [mm] | Artikel-Nr. | Tragfähigkeit [t] | Gewindelänge lg [mm.] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | |||||||||
e | f | c | l | t | b | h | d | SW | a | |||||||
M8 | F352398 | 0.30 | 17 | 71 | 38 | 43 | 17 | 53 | 35 | 35 | 9 | - | 32 | 0.29 | ||
M10 | F35243 | 0.63 | 17 | 71 | 37 | 43 | 17 | 53 | 35 | 35 | 9 | 16 | 32 | 0.29 | ||
M12 | F35244 | 1.00 | 22 | 71 | 36 | 43 | 17 | 53 | 35 | 36 | 9 | 18 | 32 | 0.31 | ||
M16 | F35245 | 1.70 | 28 | 98 | 46 | 64 | 25 | 70 | 50 | 52 | 13 | 24 | 48 | 0.96 | ||
M20 | F35246 | 2.50 | 38 | 98 | 44 | 64 | 26 | 70 | 50 | 54 | 13 | 30 | 48 | 1.05 | ||
M24 | F35247 | 4.00 | 40 | 135 | 70 | 71 | 28 | 102 | 58 | 65 | 16 | 36 | 50 | 1.69 | ||
M30 | F35249 | 6.00 | 44 | 149 | 73 | 88 | 35 | 110 | 70 | 75 | 20 | 46 | 65 | 3.07 | ||
M36 | F35250 | 8.00 | 64 | 149 | 70 | 88 | 35 | 110 | 70 | 79 | 20 | 55 | 67 | 3.55 | ||
M42 | F35251 | 10.00 | 74 | 191 | 98 | 106 | 43 | 145 | 84 | 93 | 24 | 65 | 81 | 6.10 | ||
M48* | F35252 | 12.00 | - | - | - | - | - | - | - | - | - | - | - | - | ||
*Auf Anfrage | ||||||||||||||||
