Die Güteklasse 8 THI-LOK® Verbindungsglieder TWN 1320 dienen zum Verbinden von Ketten mit Anschlagkomponenten bei der Konfektionierung von Kettengehängen.
Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1.
-
-
Bergbautechnik
- Ketten
- Kettengüten
- Schlösser
- Mitnehmer
- Verlagerungen
- Zubehör
-
Industrie
- Hebetechnik
- Ladungssicherung
- Anwendungstechnik
- Leichtfördertechnik
- SEMINARE
-
Fördern von Schüttgütern
-
Bergbautechnik
- Unternehmen
- Karriere
Zurrmittel
TWN 1320

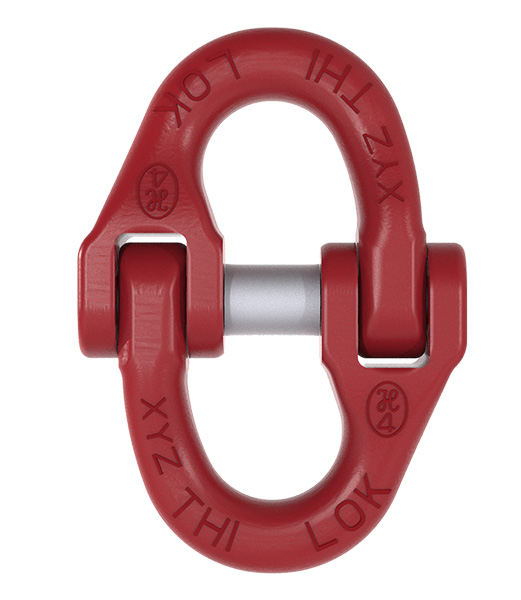

THI-LOK® Verbindungsglieder
Eigenschaften
Nenngröße | Artikel-Nr. | Tragfähigkeit 0° < β ≤ 45° [t] | Maße [mm] | Gewicht [kg] | CAD STEP | CAD IGES | |||||
e | g | a | c | b | f | ||||||
6-8 | F308061 | 1,12 | 39 | 13 | 53 | 38 | 11 | 7,0 | 0,08 | ||
7-8 | F308151 | 1,50 | 47 | 16 | 65 | 48 | 13 | 8,0 | 0,12 | ||
8-8 | F308161 | 2,00 | 54 | 18 | 74 | 53 | 14 | 9,0 | 0,17 | ||
10-8 | F308261 | 3,15 | 64 | 22 | 88 | 62 | 18 | 12 | 0,29 | ||
13-8 | F308361 | 5,30 | 86 | 26 | 118 | 77 | 23 | 15 | 0,62 | ||
16-8 | F308461 | 8,00 | 102 | 36 | 141 | 100 | 29 | 19 | 1,16 | ||
18-8 | F308561 | 10,00 | 115 | 36 | 157 | 111 | 32 | 21 | 1,63 | ||
20-8 | F308661 | 12,50 | 128 | 45 | 175 | 130 | 36 | 23 | 2,30 | ||
22-8 | F308761 | 15,00 | 141 | 45 | 193 | 139 | 39 | 25 | 2,99 | ||
26-8 | F308861 | 21,20 | 166 | 56 | 228 | 165 | 46 | 29 | 4,90 | ||
32-8 | F308961 | 31,50 | 204 | 70 | 282 | 209 | 57 | 38 | 9,65 | ||
36-8 | F309061 | 40,00 | 230 | 80 | 321 | 244 | 66 | 44 | 15,00 | ||
40-8 | F309161 | 50,00 | 230 | 80 | 321 | 244 | 66 | 44 | 15,00 | ||
