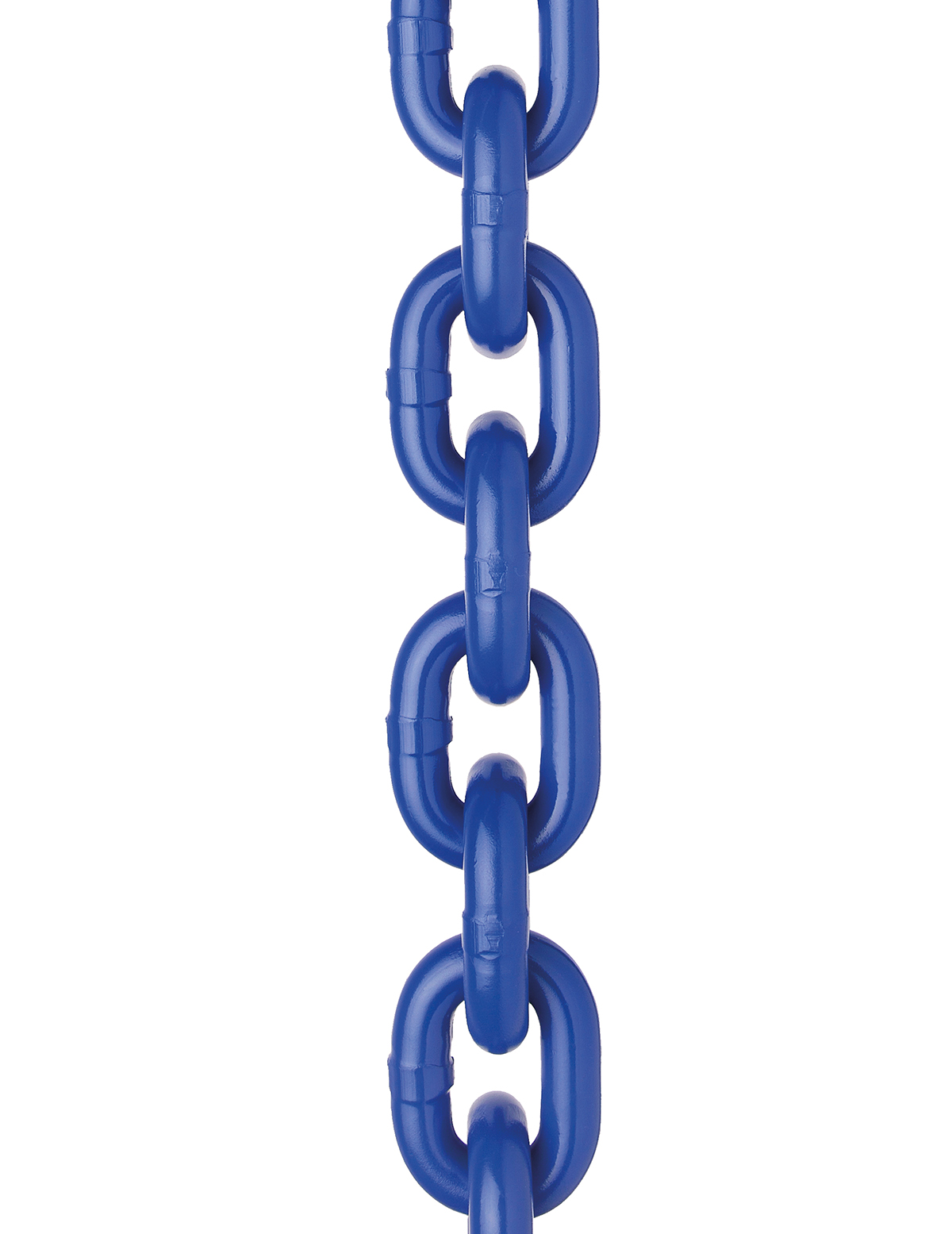

Die Güteklasse 10 Anschlagketten XL400 werden aus CrNiMo-Edelstahl hergestellt und dienen zur Herstellung von Kettengehängen und Zurrketten. Die max. Einsatztemperatur beträgt 380 °C. Die Ketten zeichnen sich insbesondere durch die zertifizierte Dauerschwingfestigkeit aus. Die Herstellungs- und Prüfanforderungen dieser hochwertigen Rundstahlketten basieren auf der DIN EN 818, der PAS 1061 und dem berufsgenossenschaftlichen Prüfgrundsatz GS-HM 37.
Nenngröße | Artikel-Nr. | Tragfähigkeit [t] | Nenndicke dn [mm] | Teilung pn [mm] | Innere Breite w3 [mm] min. | Äußere Breite w2 [mm] max. | Gewicht [kg/m] | CAD STEP | CAD IGES |
6-10 | F01610B | 1.40 | 6 | 18 | 8.40 | 22.20 | 0.89 | ||
8-10 | F01615B | 2.50 | 8 | 24 | 11.30 | 29.60 | 1.59 | ||
10-10 | F01622B | 4.00 | 10 | 30 | 13.40 | 37.00 | 2.48 | ||
13-10 | F01629B | 6.70 | 13 | 39 | 18.00 | 48.10 | 4.18 | ||
16-10 | F01635B | 10.00 | 16 | 48 | 21.40 | 59.20 | 6.34 | ||
20-10 | F01638B | 16.00 | 20 | 60 | 26.80 | 74.00 | 9.91 | ||
22-10 | F01650B | 19.00 | 22 | 66 | 29.50 | 81.40 | 12.00 | ||
26-10 | F01660B | 26.50 | 26 | 78 | 34.80 | 96.20 | 16.70 | ||
32-10 | F01670B | 40.00 | 32 | 96 | 42.80 | 118.40 | 26.10 |
